FDMT800150DC

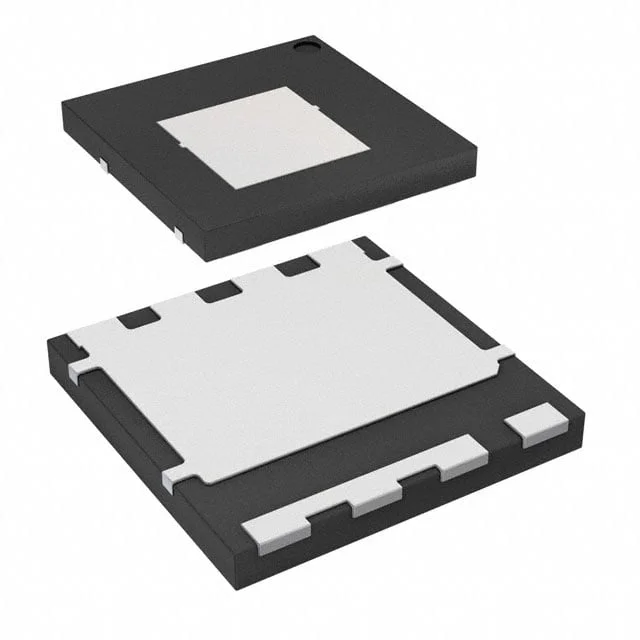

MOSFET N-CH 150V 15A/99A 8DUAL
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT800150DC
FDMT800150DC Hakkında
FDMT800150DC, onsemi tarafından üretilen 150V N-Channel MOSFET transistördür. 8-PowerVDFN (8-Dual Cool™88) SMD paketinde sunulan bu bileşen, 15A sürekli drenaj akımı (Ta) ve 99A (Tc) kapasitesine sahiptir. Maksimum 6.5mΩ on-resistance (10V, 15A) ile düşük güç kaybı sağlar. 108nC gate charge ve 8205pF input capacitance değerleriyle hızlı anahtarlama özellikleri sunar. -55°C ile 150°C arasında çalışabilen bu transistör, motorların sürücüleri, güç dönüştürücüleri, anahtarlama uygulamaları ve elektrik yönetim sistemlerinde yaygın olarak kullanılır. ±20V maksimum gate voltajı ve 4V eşik voltajı ile geniş uygulamalar için uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 99A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8205 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 15A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
