Transistörler - FET, MOSFET - Tekil

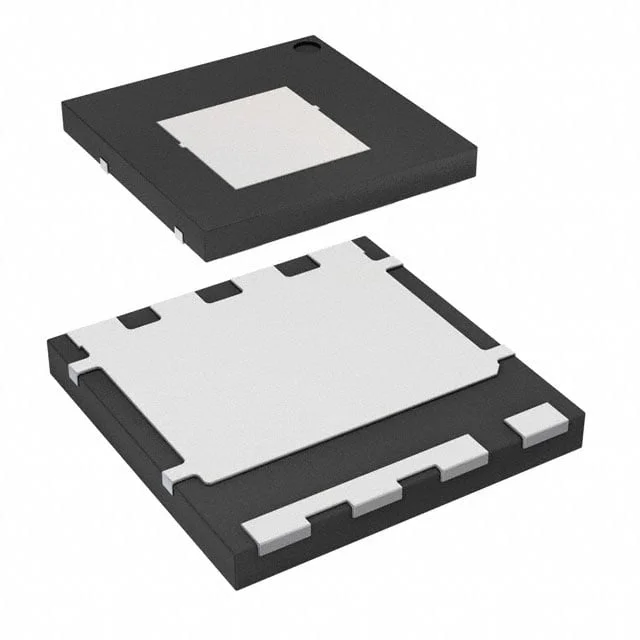

FDMT800120DC
MOSFET N-CH 120V 20A 8DLCOOL88
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT800120DC
FDMT800120DC Hakkında
FDMT800120DC, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 120V drain-source voltaj ile 20A sürekli drenaj akımına sahip olan bu bileşen, yüksek verimlilik gerektiren güç yönetimi uygulamalarında kullanılır. 4.14mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Surface mount 8-PowerVDFN paketinde sunulan FDMT800120DC, motor kontrol devreleri, DC-DC konvertörler, güç dağıtım sistemleri ve elektrik anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 129A (Tc) |
| Drain to Source Voltage (Vdss) | 120 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 107 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7850 pF @ 60 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.14mOhm @ 20A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
