Transistörler - FET, MOSFET - Tekil

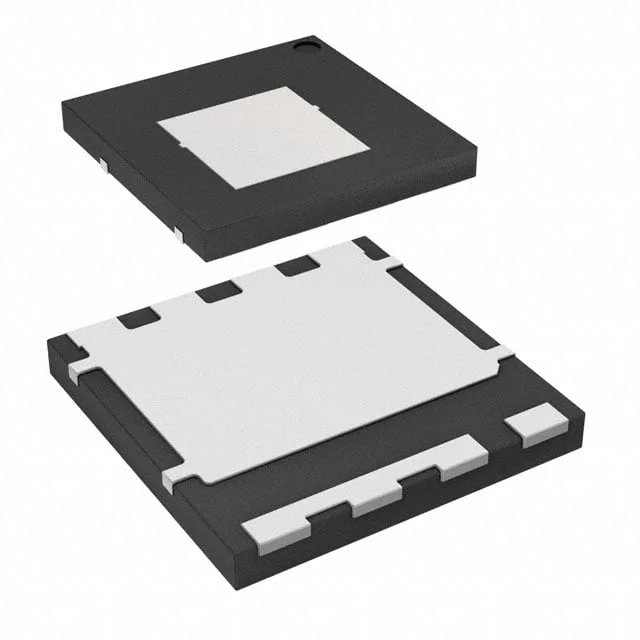

FDMT800100DC
MOSFET N-CH 100V 24A/162A 8DUAL
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT800100DC
FDMT800100DC Hakkında
FDMT800100DC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V Drain-Source gerilimi ile tasarlanan bu bileşen, 24A (Ta) / 162A (Tc) sürekli dren akımına sahiptir. 8-PowerVDFN pakette sunulan transistör, düşük Rds(on) değeri (2.95mΩ @ 24A, 10V) ile enerji verimliliği sağlar. -55°C ile +150°C arasında çalışabilen bu komponent, güç yönetimi uygulamaları, motor kontrol devreleri, DC-DC konvertörler ve anahtarlama uygulamalarında yaygın olarak kullanılır. ±20V Gate-Source gerilimi kabiliyeti ile esnek tasarım olanağı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 24A (Ta), 162A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 111 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7835 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.95mOhm @ 24A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
