Transistörler - FET, MOSFET - Tekil

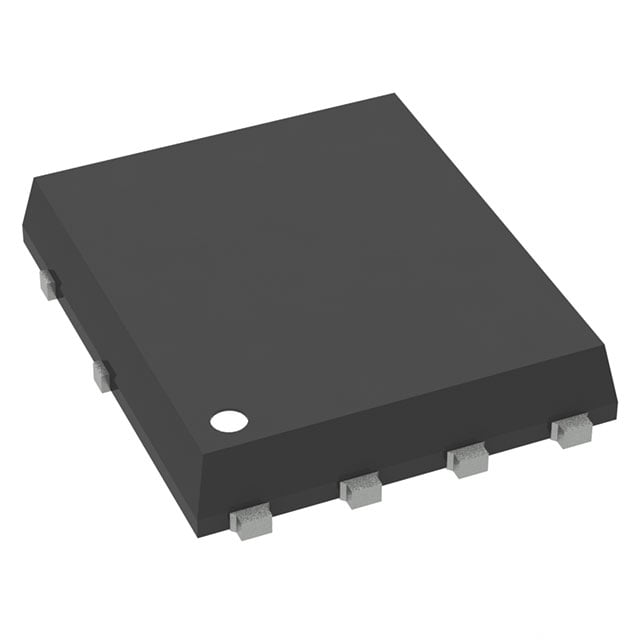

FDMS6681Z
MOSFET P-CH 30V 21.1A/49A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS6681
FDMS6681Z Hakkında
FDMS6681Z, onsemi tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ile çalışabilen bu transistör, 25°C'de 21.1A ve Tc'de 49A'ye kadar sürekli dren akımı sağlar. 3.2mΩ (10V, 22.1A'de) düşük on-direnci ile verimli anahtarlama işlemleri gerçekleştirir. 8-PQFN (5x6mm) surface mount pakete sahip olan bileşen, güç yönetimi, DC-DC konvertörleri, motor sürücüleri ve anahtarlanmış güç kaynakları gibi uygulamalarda kullanılır. -55°C ile 150°C arasında çalışabilir. Ürün durumu: Kullanımdan kaldırılmış (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21.1A (Ta), 49A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 241 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10380 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 73W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 22.1A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
