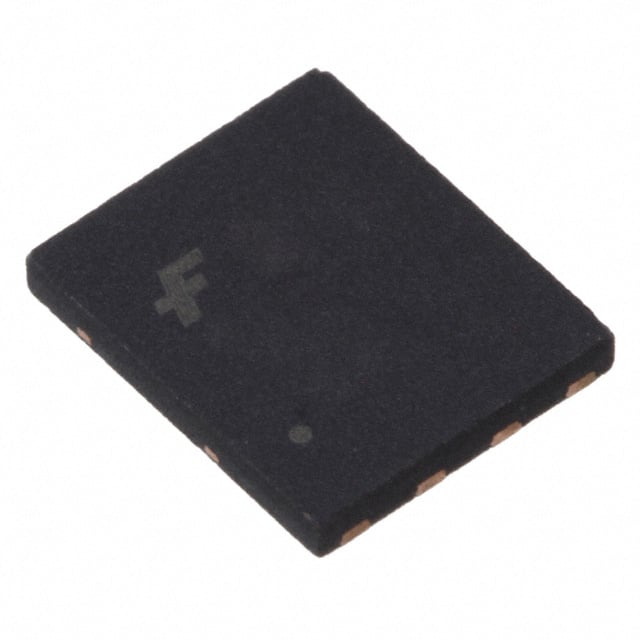

FDMS5672
MOSFET N-CH 60V 10.6A/22A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS5672
FDMS5672 Hakkında
FDMS5672, onsemi tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltaj ve 22A sürekli dren akımı kapasitesiyle güç yönetimi uygulamalarında kullanılır. 8-PowerWDFN pakette sunulan bu bileşen, 11.5mΩ maksimum RDS(on) değeri ile düşük ısı kaybı sağlar. -55°C ile 150°C arasında çalışabilir. Anahtarlama devreleri, DC-DC dönüştürücüler, motor kontrolü ve enerji yönetim sistemlerinde yaygın olarak uygulanır. 45nC gate charge ve 2800pF input capacitance değerleriyle hızlı komütasyon özelliklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.6A (Ta), 22A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 45 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2800 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 10.6A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
