Transistörler - FET, MOSFET - Tekil

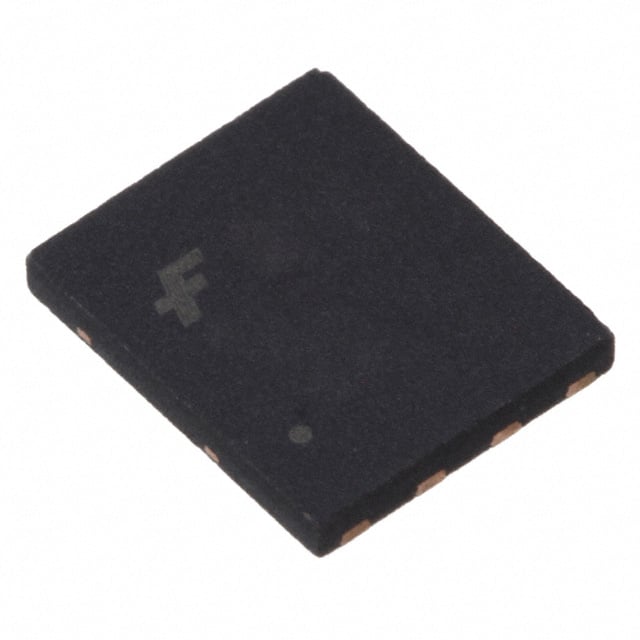

FDMS3672
MOSFET N-CH 100V 7.4A/22A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS3672
FDMS3672 Hakkında
FDMS3672, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 100V drain-source gerilimi ve 22A maksimum drain akımı (Tc) ile tasarlanmıştır. 6V/10V drive voltajında 23mOhm RDS(on) değerine sahip olup, güç elektronikleri uygulamalarında anahtarlama elemanı olarak kullanılır. -55°C ile +150°C arası çalışma sıcaklık aralığında, surface mount 8-PowerWDFN paketinde sunulan bu bileşen, DC-DC konvertörleri, motor kontrol devreleri ve güç yönetim sistemlerinde sıklıkla yer alır. 44nC gate charge ve düşük input kapasitansi hızlı anahtarlama işlemleri için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.4A (Ta), 22A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 44 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2680 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 7.4A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
