Transistörler - FET, MOSFET - Tekil

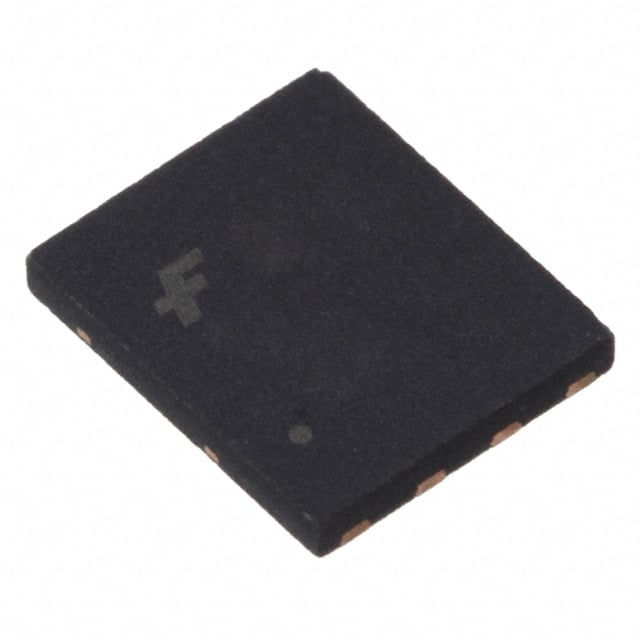

FDMS3572
MOSFET N-CH 80V 8.8A/22A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS3572
FDMS3572 Hakkında
FDMS3572, onsemi tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source gerilimi ile orta-yüksek voltaj uygulamalarında kullanılır. 25°C'de 8.8A, soğutucuda 22A sürekli drenaj akımı sağlar. 16.5mΩ maksimum Rds(on) ile düşük iletim kaybı sunarak güç verimliliği gerekli devre tasarımlarına uygun hale getirir. 8-pin PowerWDFN paketinde sunulan bu MOSFET, motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve endüstriyel anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arası işletme sıcaklığı aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.8A (Ta), 22A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 40 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2490 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 16.5mOhm @ 8.8A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
