FDMS2734

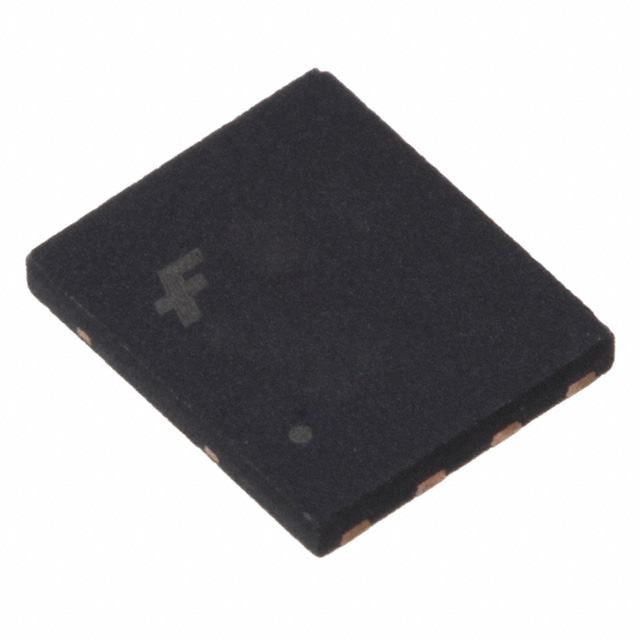

MOSFET N-CH 250V 2.8A/14A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS2734
FDMS2734 Hakkında
FDMS2734, onsemi tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source voltajı ve 2.8A sürekli akım (Ta) ile 14A pik akım (Tc) kapasitesine sahiptir. 8-PowerWDFN SMD paket içinde sunulan bu bileşen, 122mΩ maksimum on-resistance değeri ile düşük enerji kaybı sağlar. -55°C ile +150°C arasında çalışabilir. Gate-source voltajı ±20V'ye kadar dayanabilir. Güç anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi ve switching power supplies gibi endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.8A (Ta), 14A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2365 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 122mOhm @ 2.8A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
