Transistörler - FET, MOSFET - Tekil

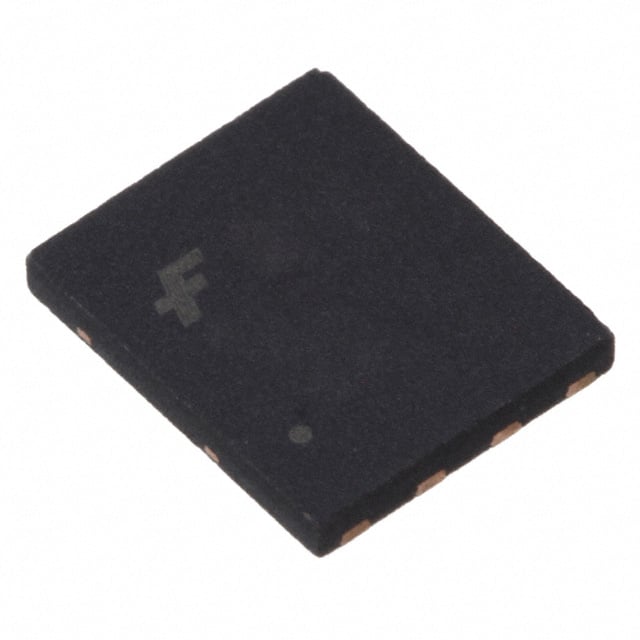

FDMS2672
MOSFET N-CH 200V 3.7A/20A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS2672
FDMS2672 Hakkında
FDMS2672, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 200V Drain-Source gerilim değeri ile orta güç uygulamalarında kullanılır. 3.7A (Ta) veya 20A (Tc) sürekli drenaj akımı kapasitesine sahiptir. 77mOhm Rds(on) değeri ile anahtarlama kayıpları düşük tutulur. 8-PowerWDFN paket ile surface mount uygulamalarına uygun tasarlanmıştır. Geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) güvenilir operasyon sağlar. Güç yönetimi, motorlar, dönüştürücüler ve yük kontrolü devreleri gibi endüstriyel ve tüketim ürünlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.7A (Ta), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2315 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 77mOhm @ 3.7A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
