Transistörler - FET, MOSFET - Tekil

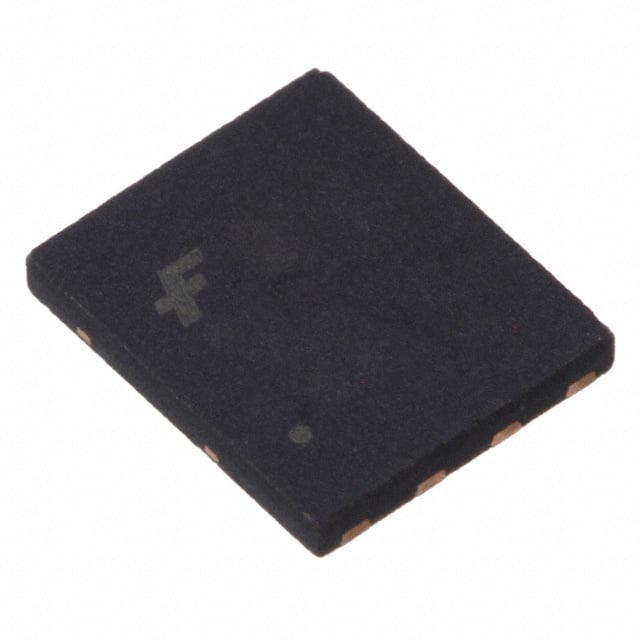

FDMS2572
MOSFET N-CH 150V 4.5A/27A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS2572
FDMS2572 Hakkında
FDMS2572, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 150V Drain-Source gerilimi ile yüksek voltaj uygulamalarında kullanılmaktadır. 27A sürekli akım kapasitesi ve 47mOhm maksimum RDS(On) değeri ile anahtarlama ve güç yönetimi uygulamalarında tercih edilir. 8-PowerWDFN (5x6mm) yüzey montajı paketinde sunulan bu bileşen, motorlar, konvertörler, güç kaynakları ve enerji yönetim sistemlerinde yaygın olarak uygulanmaktadır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta), 27A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2610 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 47mOhm @ 4.5A, 10V |
| Supplier Device Package | 8-MLP (5x6), Power56 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
