Transistörler - FET, MOSFET - Tekil

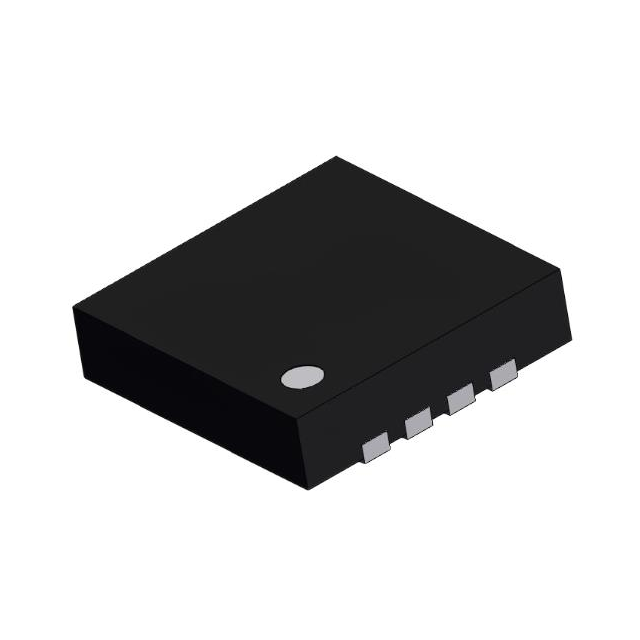

FDMS0348
POWER FIELD-EFFECT TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS0348
FDMS0348 Hakkında
FDMS0348, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. 30V Drain-Source gerilimi ve 14A sürekli drenaj akımı ile güç anahtarlama uygulamalarında kullanılır. 7mΩ düşük Rds(On) değeri ile enerji kaybını minimumda tutar. Gate-Source gerilimi ±20V'ye kadar dayanabilir ve -55°C ile +150°C arasında çalışabilir. Surface Mount 8-PowerWDFN paketinde sunulan bu bileşen, motor kontrol, DC-DC dönüştürücüler, güç yönetim devreleri ve anahtarlama uygulamalarında tercih edilir. Yüksek frekans anahtarlama ve düşük kaynaklanma direnci gerektiren endüstriyel ve tüketici elektronik uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 35A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1590 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 14A, 10V |
| Supplier Device Package | 8-MLP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
