Transistörler - FET, MOSFET - Tekil

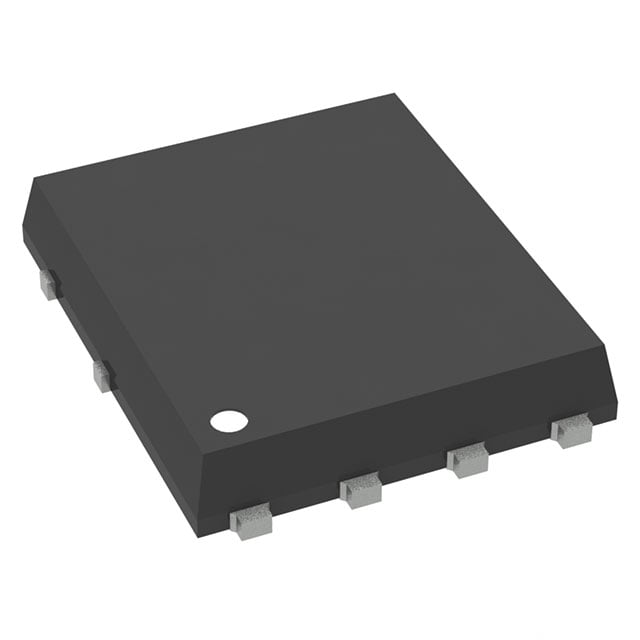

FDMS0308CS
MOSFET N-CH 30V 22A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS0308CS
FDMS0308CS Hakkında
FDMS0308CS, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 22A sürekli dren akımı ile yüksek akım uygulamalarında kullanılır. 3mΩ on-resistance değeri ile düşük güç kaybı sağlar. 8-pin PowerTDFN paketinde sunulan bu bileşen, güç yönetimi devrelerinde, DC-DC konvertörlerde, motor sürücülerinde ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir. Hızlı anahtarlama hızı ve düşük gate charge değeri ile verimli tasarımlar yapılmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 66 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4225 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 21A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
