Transistörler - FET, MOSFET - Tekil

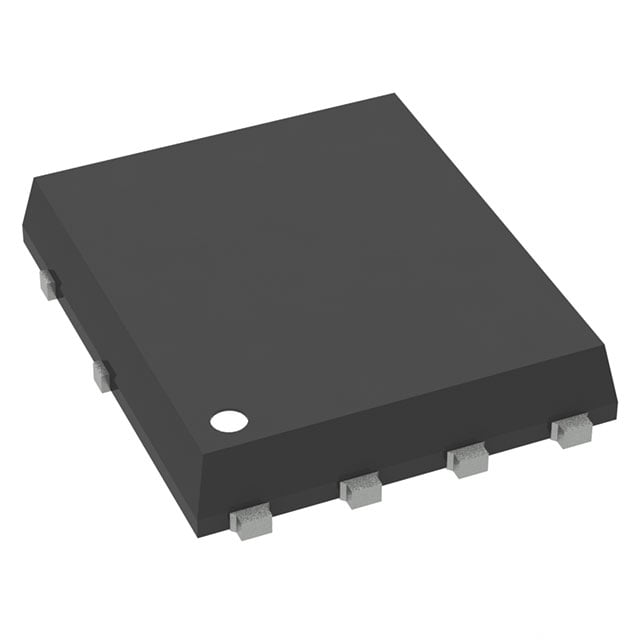

FDMS0308CS
MOSFET N-CH 30V 22A 8PQFN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMS0308
FDMS0308CS Hakkında
FDMS0308CS, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj kapasitesi ile 22A sürekli drain akımı sağlayabilen bu bileşen, düşük 3mΩ on-resistance değerine (Rds On) sahiptir. 8-PowerTDFN (5x6mm) yüzey monte paketinde sunulan FDMS0308CS, anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılmaktadır. -55°C ile 150°C arasında çalışma sıcaklık aralığında stabil performans sunar. 66nC gate charge ve 4225pF input capacitance değerleriyle hızlı anahtarlama özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 66 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4225 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 21A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
