FDME905PT

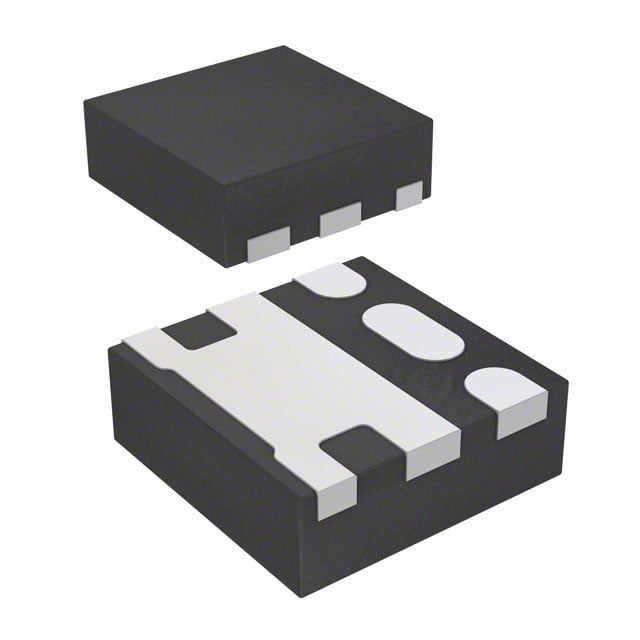

MOSFET P-CH 12V 8A MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDME905P
FDME905PT Hakkında
FDME905PT, onsemi tarafından üretilen P-Channel MOSFET transistördür. 12V Drain-Source gerilimi ve 8A sürekli dren akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. MicroFet 1.6x1.6 paketinde sunulan bu transistör, düşük 22mOhm RDS(on) değeri sayesinde enerji kaybını minimize eder. -55°C ile 150°C arasında çalışabilen bu bileşen, pil yönetimi, LED sürücüleri, DC-DC dönüştürücüler ve genel analog/dijital devre anahtarlaması gibi uygulamalarda yaygın olarak kullanılmaktadır. Yüzey montaj teknolojisi ile üretilen FDME905PT, kompakt PCB tasarımları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2315 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 8A, 4.5V |
| Supplier Device Package | MicroFet 1.6x1.6 Thin |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
