Transistörler - FET, MOSFET - Tekil

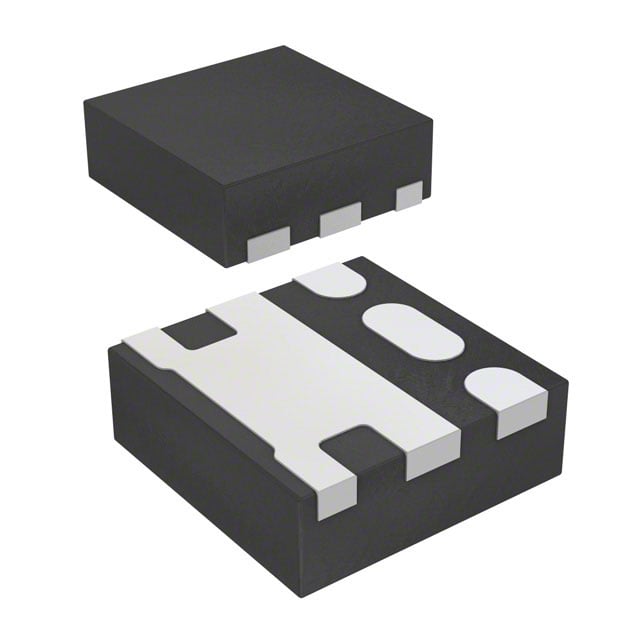

FDME510PZT
MOSFET P-CH 20V 6A MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDME510
FDME510PZT Hakkında
FDME510PZT, onsemi tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 6A sürekli drain akımı kapasitesine sahiptir. MicroFet 1.6x1.6 Thin yüzey monte paketinde sunulan bu bileşen, 37mΩ on-direnç (Rds On) değeri ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. Anahtarlama uygulamaları, güç yönetimi devreleri, batarya kontrol sistemleri ve mobil cihazlardaki enerji verimliliği gerektiren alanlarda kullanılır. Gate charge değeri 22nC olup hızlı komütasyon özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1490 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 37mOhm @ 6A, 4.5V |
| Supplier Device Package | MicroFet 1.6x1.6 Thin |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
