Transistörler - FET, MOSFET - Tekil

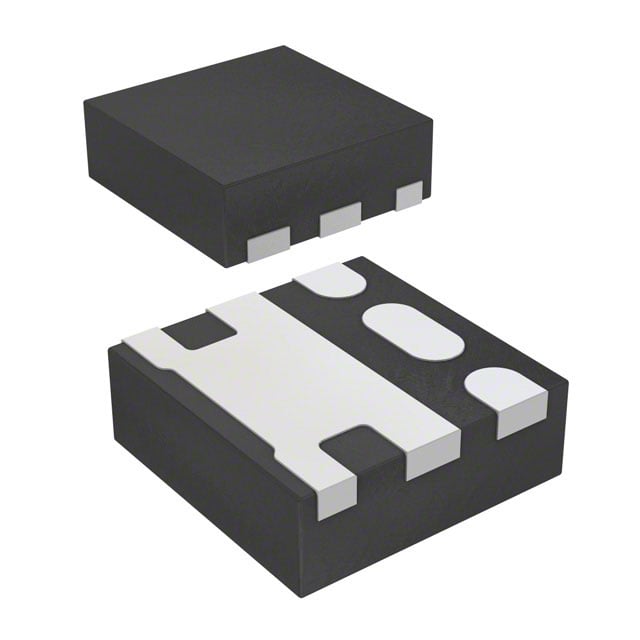

FDME410NZT
MOSFET N-CH 20V 7A MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDME410NZ
FDME410NZT Hakkında
FDME410NZT, onsemi tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 7A sürekli drain akımı kapasitesiyle tasarlanmıştır. 26mOhm RDS(on) değeri ile düşük iletim direnci sunar. Surface mount 6-PowerUFDFN paketinde sunulan bu bileşen, güç yönetimi uygulamaları, motor kontrolü, anahtarlama devreler ve DC-DC dönüştürücülerde kullanılabilir. -55°C ile +150°C arasında çalışır ve maksimum 2.1W güç tüketebilir. 13nC gate charge ve 1025pF input capacitance değerleriyle hızlı anahtarlama işlemleri gerçekleştirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1025 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 26mOhm @ 7A, 4.5V |
| Supplier Device Package | MicroFet 1.6x1.6 Thin |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
