Transistörler - FET, MOSFET - Tekil

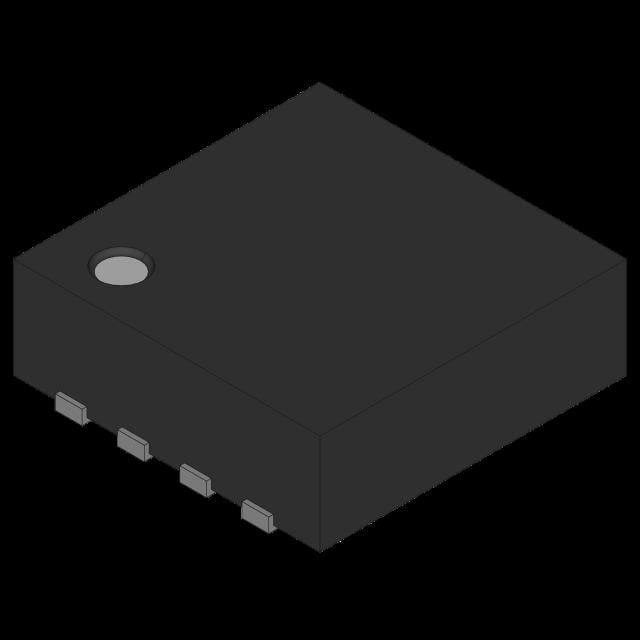

FDMC8884-FS
MOSFET N-CH 30V 9A/15A 8MLP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC8884
FDMC8884-FS Hakkında
FDMC8884-FS, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 9A (Ta) / 15A (Tc) sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. 8-PowerWDFN (3.3x3.3mm) yüzey montaj paketine sahiptir. 19mOhm on-resistance değeri ile enerji tasarrufu sağlayan anahtarlama devreleri, motor sürücüler, güç yönetimi sistemleri ve batarya koruma devrelerinde uygulanabilir. -55°C ile 150°C sıcaklık aralığında çalışabilir. 14nC gate charge ve 685pF input capacitance özellikleriyle hızlı anahtarlama gereksinimli devrelere uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 685 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta), 18W (Tc) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 9A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
