Transistörler - FET, MOSFET - Tekil

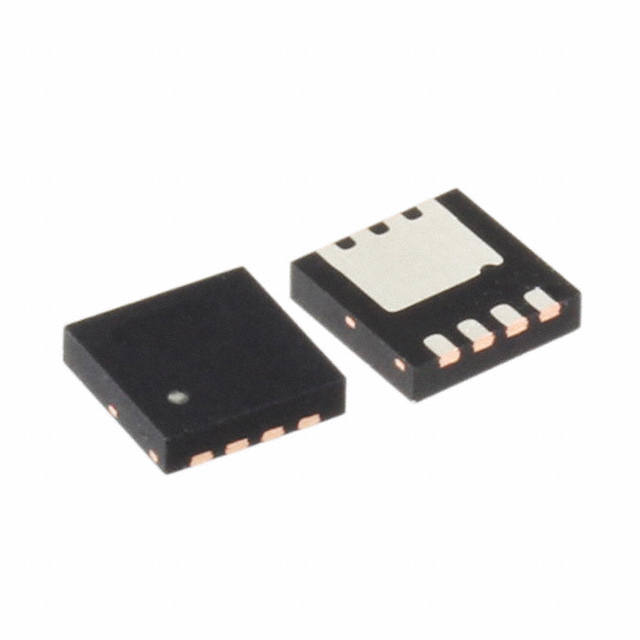

FDMC8884-F126
MOSFET N-CH 30V 9A/15A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC8884
FDMC8884-F126 Hakkında
FDMC8884-F126, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ile 9A (25°C'de) veya 15A (kasa sıcaklığında) sürekli drenaj akımı kapasitesine sahiptir. 8-PowerWDFN (8-MLP 3.3x3.3) yüzey montaj paketinde sunulan bu bileşen, 19mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlar. Gate kapasitesi 685pF (15V'de) ve gate yükü 14nC (10V'de) olarak belirtilmiştir. -55°C ile 150°C arasında çalışabilen bu transistör, güç elektronikleri uygulamalarında, motor kontrol devrelerinde, anahtarlama uygulamalarında ve DC-DC konvertörlerde kullanılır. ±20V maksimum gate gerilimi ve 2.5V eşik gerilimi ile kontrol elektoniğine uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 685 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 18W (Tc) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 9A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
