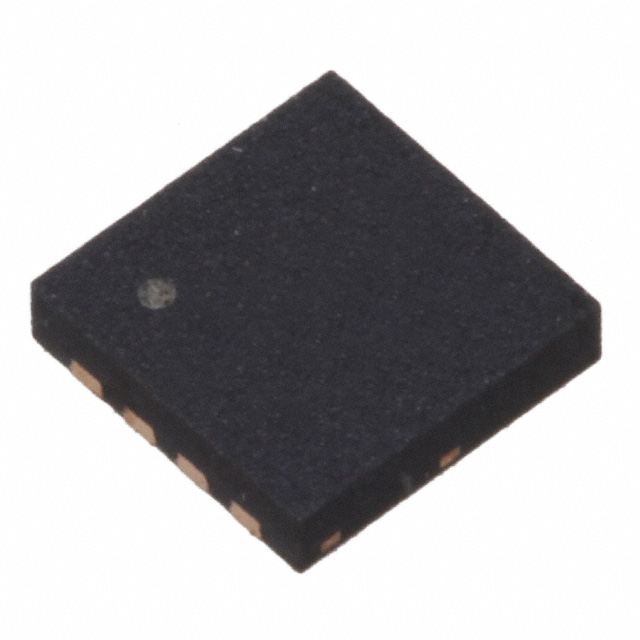

FDMC8878
MOSFET N-CH 30V 9.6A/16.5A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC8878
FDMC8878 Hakkında
FDMC8878, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ile 9.6A (Ta) / 16.5A (Tc) sürekli drenaj akımını destekler. 8-PowerWDFN (8-MLP 3.3x3.3) yüzeye monte paketinde sunulan bu bileşen, düşük 14mOhm (10V, 9.6A) RDS(on) değeri ile hızlı anahtarlama uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilmesi gömülü sistemlerde, motor kontrolü, güç yönetimi ve DC-DC dönüştürücülerde tercih edilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.6A (Ta), 16.5A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1230 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.1W (Ta), 31W (Tc) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 9.6A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
