FDMC86244

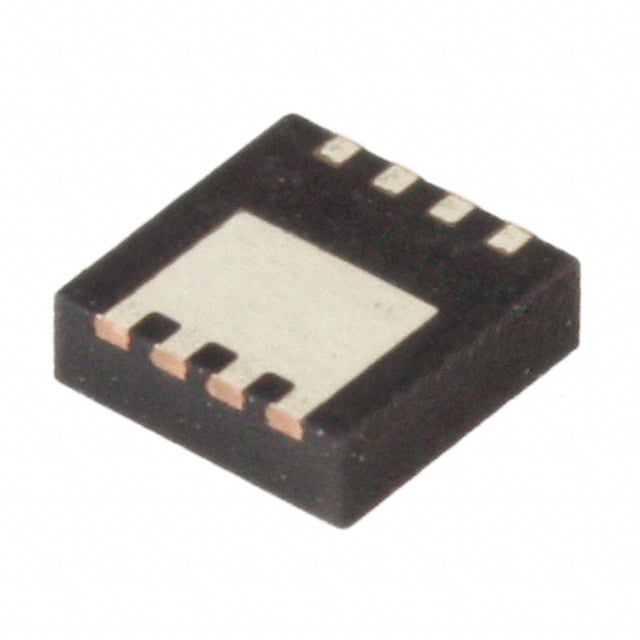

MOSFET N-CH 150V 2.8A/9.4A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC86244
FDMC86244 Hakkında
FDMC86244, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 150V drain-source voltaj ile 2.8A (Ta) / 9.4A (Tc) sürekli drenaj akımı kapasitesine sahiptir. 10V gate voltajında 134mOhm maksimum RDS(on) değeri ile düşük iletim direncine, 5.9nC gate charge ile hızlı anahtarlama özelliklerine ve 26W (Tc) güç dağıtım kapasitesine sahiptir. 8-PowerWDFN (3.3x3.3mm) yüzey monte pakette sunulan bu transistör, -55°C ile +150°C arasında çalışabilir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrol devreleri, güç yönetim sistemleri ve genel anahtarlama devrelerinde kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.8A (Ta), 9.4A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 345 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta), 26W (Tc) |
| Rds On (Max) @ Id, Vgs | 134mOhm @ 2.8A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
