Transistörler - FET, MOSFET - Tekil

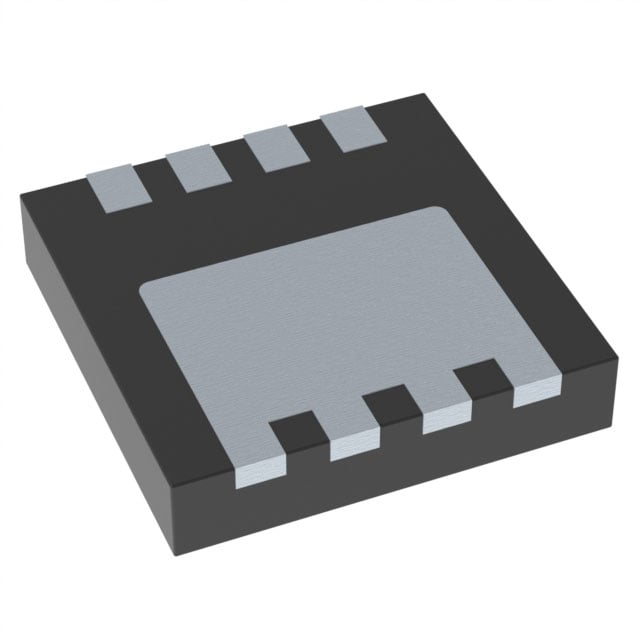

FDMC86184
MOSFET N-CH 100V 57A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC86184
FDMC86184 Hakkında
FDMC86184, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltaj ve 57A sürekli drenaj akımı kapasitesine sahiptir. 8-pin PowerWDFN SMD paketinde sunulan bu FET, 8.5mOhm maksimum on-state direnci ile düşük ısı kaybı sağlar. Gate charge değeri 20nC (6V) olup hızlı komütasyon uygulamaları için uygundur. -55°C ile 150°C arasında çalışabilir. Motor kontrol, güç yönetimi, DC-DC konvertör ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 57A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 6 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2090 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 54W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 21A, 10V |
| Supplier Device Package | 8-PQFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 110µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
