Transistörler - FET, MOSFET - Tekil

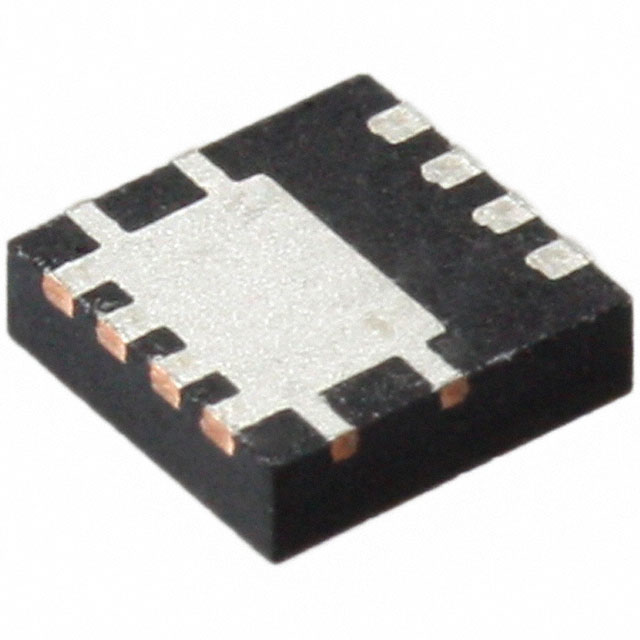

FDMC8321LDC
MOSFET N-CH 40V 27A DLCOOL33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC8321
FDMC8321LDC Hakkında
FDMC8321LDC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 27A (Ta 25°C) kontinü dren akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 2.5mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-PowerTDFN (Dual Cool™ 33) SMD paketinde sunulan bu transistör, batarya yönetim sistemleri, DC-DC dönüştürücüler, motor kontrol ve enerji depolama uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir. 10V gate drive voltajında optimal performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 27A (Ta), 108A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 60 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3965 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.9W (Ta), 56W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 27A, 10V |
| Supplier Device Package | Dual Cool ™ 33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
