Transistörler - FET, MOSFET - Tekil

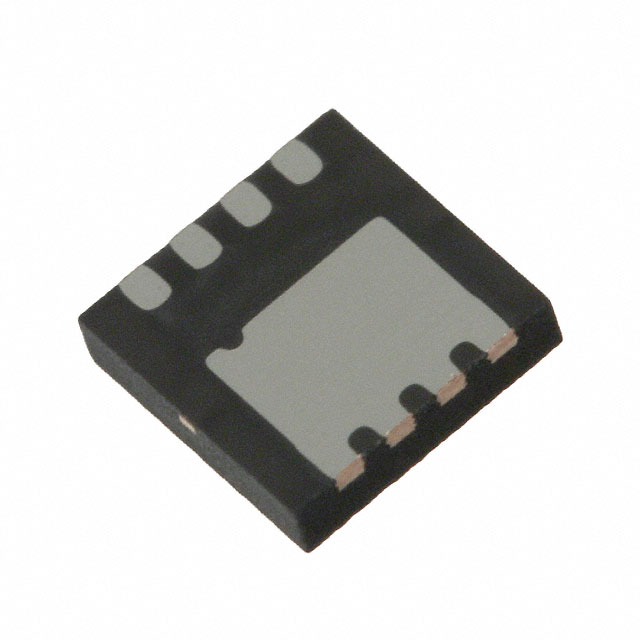

FDMC7692S-F127
MOSFET N-CH 30V 12.5A/18A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC7692S
FDMC7692S-F127 Hakkında
FDMC7692S-F127, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ile 12.5A (Ta) / 18A (Tc) sürekli drenaj akımı sağlayabilir. 9.3mOhm maksimum RDS(on) değeri ile düşük geçiş direnci sunar. 8-PowerWDFN (3.3x3.3mm) yüzey montajlı pakette sunulan bu bileşen, güç yönetimi uygulamalarında, motor kontrolü devrelerinde, DC-DC dönüştürücülerde ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. Maksimum 2.3W (Ta) / 27W (Tc) güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12.5A (Ta), 18A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1385 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 27W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.3mOhm @ 12.5A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
