Transistörler - FET, MOSFET - Tekil

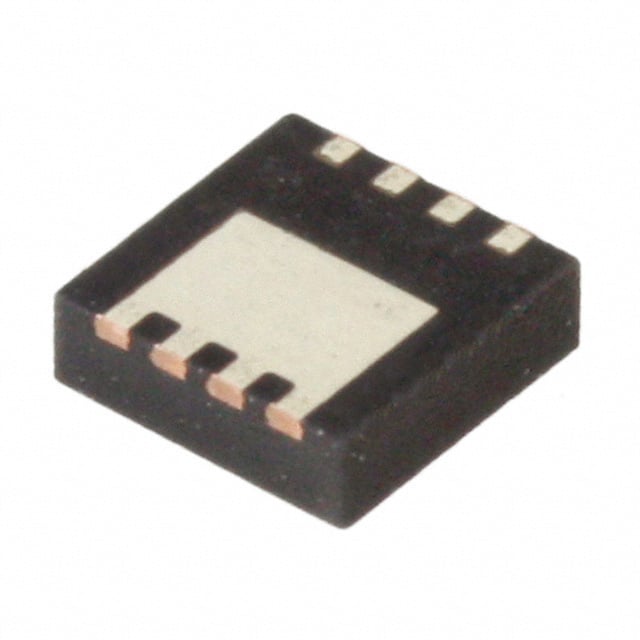

FDMC7692_F126
MOSFET N-CH 30V 13.3A/16A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC7692
FDMC7692_F126 Hakkında
FDMC7692_F126, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajı ve 16A (Tc) / 13.3A (Ta) sürekli dren akımı kapasitesine sahiptir. 8.5mOhm (10V, 13.3A) düşük on-state direnç değeri ile güç anahtarlama uygulamalarında verimli çalışır. 29nC gate charge ile hızlı komütasyon sağlar. Surface mount 8-PowerWDFN (3.3x3.3mm) paketi küçük form factor tasarımları için uygundur. -55°C ile 150°C arasında çalışır. Motor kontrol, DC-DC dönüştürücüler, güç yönetimi ve anahtarlama uygulamalarında tercih edilir. Bileşen şu anda obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13.3A (Ta), 16A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 29 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1680 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 29W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 13.3A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
