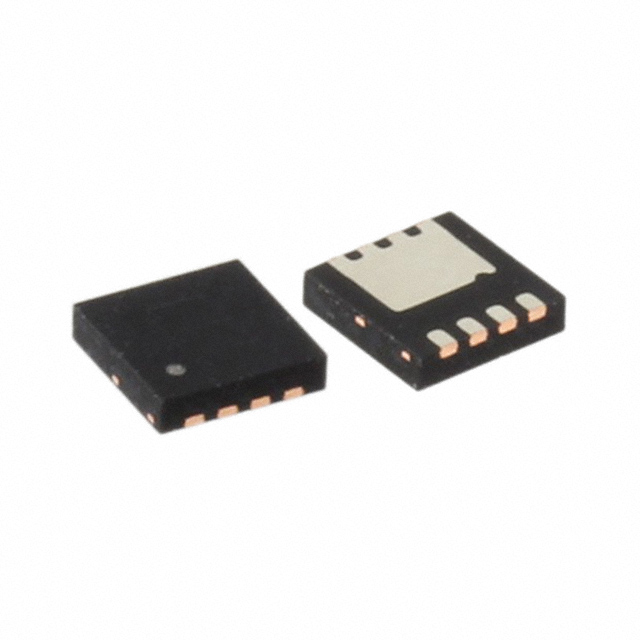

FDMC7672S-F126
MOSFET N-CH 30V 14.8A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC7672S
FDMC7672S-F126 Hakkında
FDMC7672S-F126, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 14.8A sürekli drenaj akımı kapasitesi ile güç elektronik uygulamalarında kullanılır. 6mΩ'luk düşük RDS(on) değeri ile ısı kaybını azaltır. Surface mount 8-PowerWDFN (3.3x3.3mm) paketinde sunulur. -55°C ile 150°C arasında çalışabilen bu transistör, anahtarlama uygulamaları, DC-DC konvertörleri ve motor kontrol devrelerinde tercih edilir. Maksimum 36W güç dağılımı (Tc'de) yapabilir. ±20V gate gerilimi toleransı ile geniş uygulamalar için uygun bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14.8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2520 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 36W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 14.8A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
