Transistörler - FET, MOSFET - Tekil

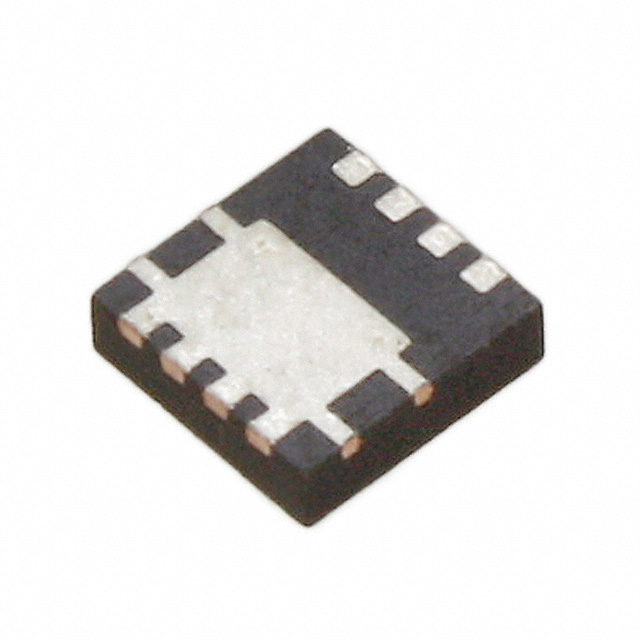

FDMC7660DC
MOSFET N-CH 30V 30A/40A DLCOOL33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC7660
FDMC7660DC Hakkında
FDMC7660DC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ile 25°C'de 30A, komponent sıcaklığında 40A sürekli drenaj akımı sunmaktadır. 2.2mΩ maksimum RDS(on) değeri ile düşük iletim kaybına sahiptir. 8-PowerTDFN (Dual Cool™ 33) paketi ile yüksek ısıl performans ve küçük form faktör sağlar. Gate charge 76nC, Vgs(th) 2.5V @ 250µA özellikleriyle hızlı anahtarlama uygulamalarında kullanılmaya uygundur. -55°C ~ 150°C çalışma sıcaklığı aralığında güvenilir performans gösterir. DC/DC dönüştürücüler, güç yönetimi devreleri ve motor kontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Ta), 40A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 76 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5170 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3W (Ta), 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 22A, 10V |
| Supplier Device Package | Dual Cool ™ 33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
