Transistörler - FET, MOSFET - Tekil

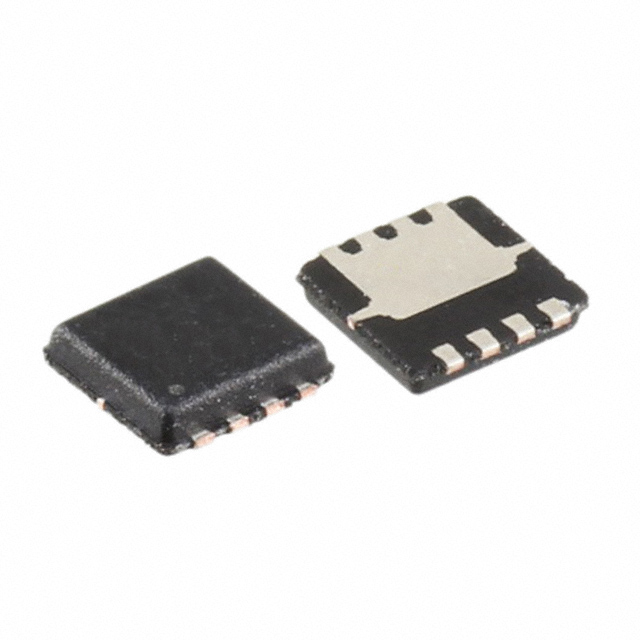

FDMC612PZ
MOSFET P-CH 20V 14A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC612P
FDMC612PZ Hakkında
FDMC612PZ, onsemi tarafından üretilen P-Channel MOSFET transistörüdür. 20V Drain-Source gerilimi ve 14A sürekli drain akımı ile tasarlanmıştır. 8-PowerWDFN (3.3x3.3mm) yüzey montajlı pakette sunulmaktadır. 4.5V gate geriliminde 8.4mOhm on-resistance değerine sahiptir. Düşük gate charge (74nC @ 4.5V) ve input kapasitansı (7995pF @ 10V) ile hızlı switching performansı sağlar. -55°C ile 150°C arasında çalışabilir. Güç yönetimi, motor kontrolü ve anahtarlama uygulamalarında kullanılan genel amaçlı P-Channel MOSFET'tir. Bileşen, üretici tarafından obsolete statüsüne geçmiş olup yedek parça arayışlarında yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 74 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7995 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 26W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.4mOhm @ 14A, 4.5V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
