Transistörler - FET, MOSFET - Tekil

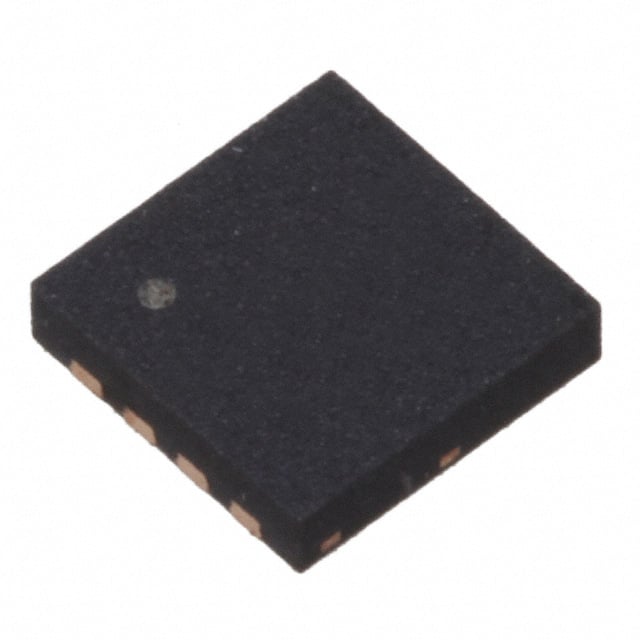

FDMC5614P
MOSFET P-CH 60V 5.7A/13.5A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC5614
FDMC5614P Hakkında
FDMC5614P, onsemi tarafından üretilen P-Channel MOSFET transistördür. 60V drain-source voltaj desteği ile güç anahtarlama ve düzenleme uygulamalarında kullanılır. 5.7A sürekli akım kapasitesi (Ta) ve 13.5A (Tc) ile orta güç seviyesi uygulamalarına uygun tasarlanmıştır. 100mOhm maksimum açık devre direnci (Rds On) ile düşük enerji kaybı sağlar. Surface mount 8-PowerWDFN paketinde sunulan bu bileşen, motor kontrolü, güç yönetimi, ses devreleri ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır. -55°C ile +150°C arasında çalışabilir. Not: Bu ürün üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.7A (Ta), 13.5A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1055 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 5.7A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
