Transistörler - FET, MOSFET - Tekil

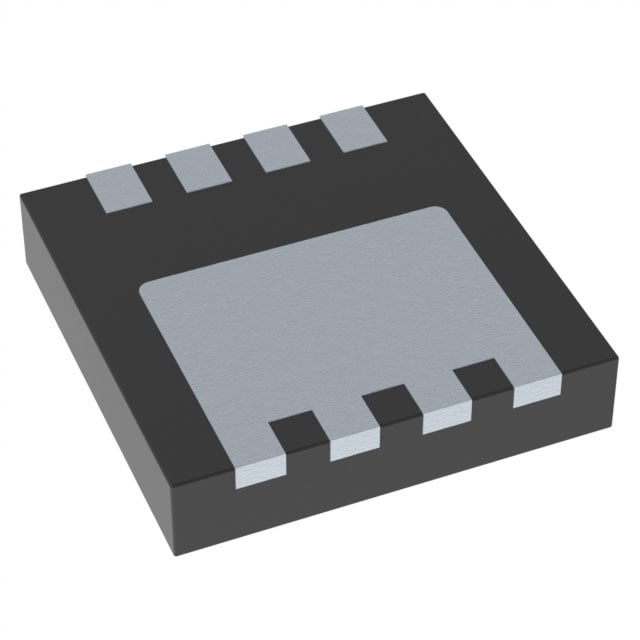

FDMC4D9P20X8
MOSFET P-CH 20V 18A/75A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC4D9P20X8
FDMC4D9P20X8 Hakkında
FDMC4D9P20X8, onsemi tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 18A (Ta) / 75A (Tc) sürekli dren akımı kapasitesi ile tasarlanmıştır. 4.9mΩ maksimum RDS(on) değeri düşük iletim kayıpları sağlar. 8-PQFN (3.3x3.3mm) yüzey monte paketinde sunulan bu bileşen, güç yönetimi, anahtarlama uygulamaları, DC-DC dönüştürücüler ve motor kontrol devrelerinde kullanılır. -55°C ile +150°C (TJ) çalışma sıcaklık aralığında güvenilir performans gösterir. 109nC gate charge ve 10550pF input capacitance değerleri hızlı anahtarlama işlemleri için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Ta), 75A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 109 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10550 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.4W (Ta), 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 18A, 4.5V |
| Supplier Device Package | 8-PQFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.6V @ 250µA |
