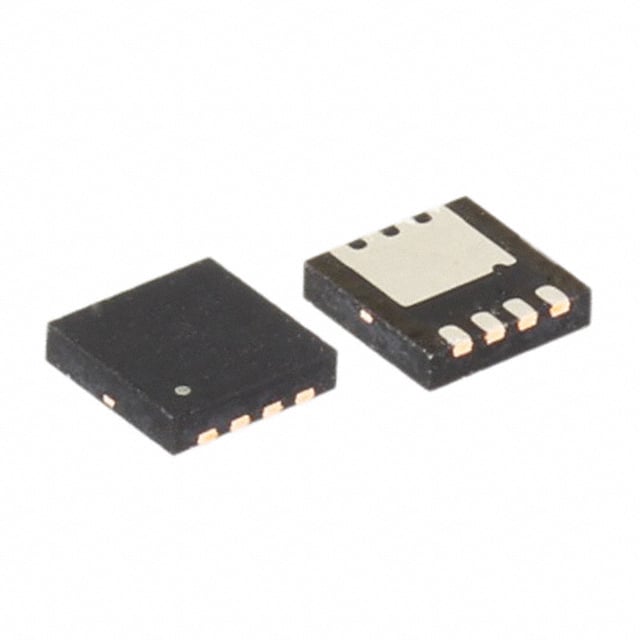

Transistörler - FET, MOSFET - Tekil
FDMC4435BZ-F126
MOSFET P-CH 30V 8.5A/18A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC4435BZ
FDMC4435BZ-F126 Hakkında
FDMC4435BZ-F126, onsemi tarafından üretilen P-Channel MOSFET transistörüdür. 30V drenaj-kaynak gerilimi (Vdss) ile tasarlanan bu bileşen, 8.5A sürekli drenaj akımı (Ta) ve 18A drenaj akımı (Tc) kapasitesine sahiptir. 10V gate geriliminde 20mOhm maksimum on-direnci ile düşük güç kaybı sağlar. 8-PowerWDFN paketinde Surface Mount montajı için uygun olup, geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) kullanılabilir. Anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılan bu MOSFET, 46nC gate yükü ve 2045pF input kapasitansi özellikleriyle hızlı anahtarlama performansı sunar. Not: Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.5A (Ta), 18A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 46 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2045 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 31W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 8.5A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
