Transistörler - FET, MOSFET - Tekil

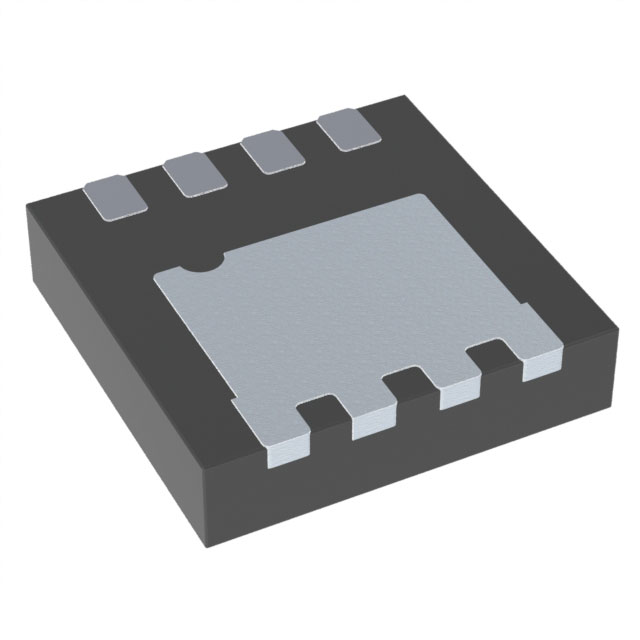

FDMC3612-L701
POWER TRENCH MOSFET N-CHANNEL 10
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC3612
FDMC3612-L701 Hakkında
FDMC3612-L701, onsemi tarafından üretilen N-channel Power Trench MOSFET transistördür. 100V drain-source voltajına ve 16A sürekli dren akımına (Tc) kapasite sahiptir. 110mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. 8-PowerWDFN (3.3x3.3mm) yüzey montaj paketi ile kompakt tasarımlara uygun hale getirilmiştir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Anahtarlama uygulamaları, DC-DC konvertörleri, motor kontrol devreleri ve güç yönetim uygulamalarında kullanılır. 21nC gate charge ve düşük input kapasitansı (880pF @ 50V) hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.3A (Ta), 16A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 880 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta), 35W (Tc) |
| Rds On (Max) @ Id, Vgs | 110mOhm @ 3.3A, 10V |
| Supplier Device Package | 8-WDFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
