Transistörler - FET, MOSFET - Tekil

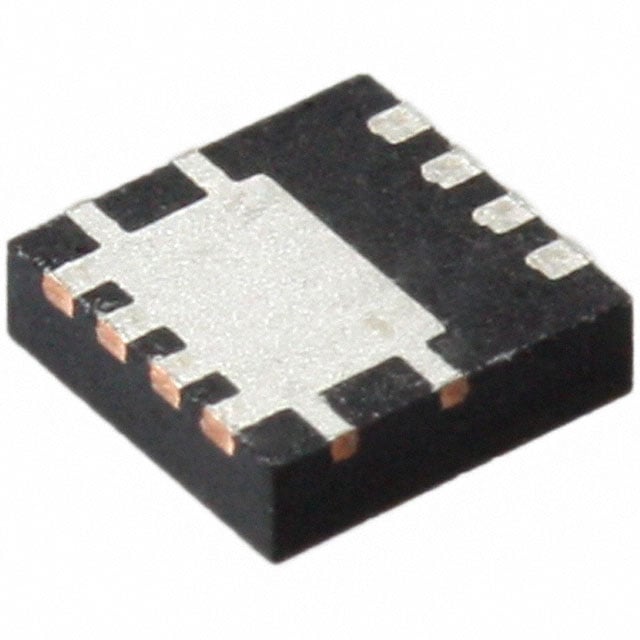

FDMC3020DC
MOSFET N-CH 30V 17A/40A DLCOOL33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC3020DC
FDMC3020DC Hakkında
FDMC3020DC, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi (Vdss) ile tasarlanmış bu bileşen, 17A sürekli drenaj akımı (Ta=25°C) ve 40A'ye kadar yüksek akım kapasitesine sahiptir. DualCool33 paketi ile geliştirilmiş termal yönetimi sayesinde yüksek güç uygulamalarında kullanılabilir. 6.25mΩ maksimum on-resistance değeri ile düşük güç kaybı sağlar. Güç kaynakları, motor kontrolü, DC-DC konvertörler ve anahtarlama uygulamalarında yaygın olarak kullanılır. Surface mount tasarımı, -55°C ile 150°C arasında çalışan cihazlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Ta), 40A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1385 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.25mOhm @ 12A, 10V |
| Supplier Device Package | Dual Cool ™ 33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
