Transistörler - FET, MOSFET - Tekil

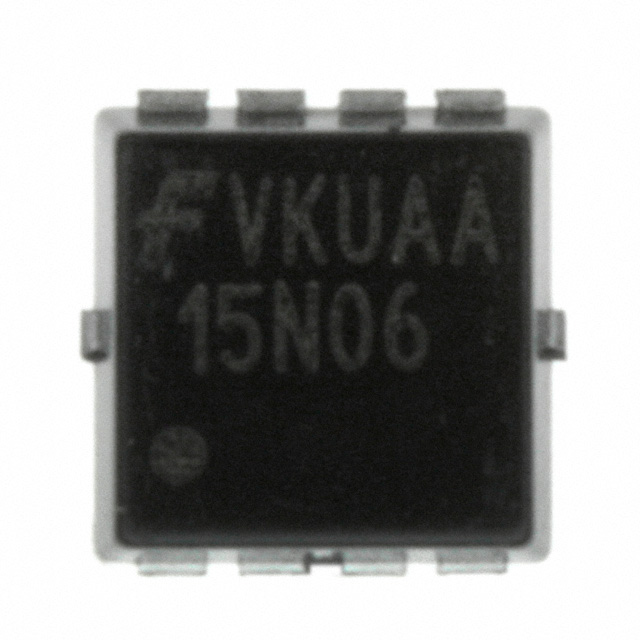

FDMC15N06
MOSFET N-CH 55V 2.4A/15A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC15N06
FDMC15N06 Hakkında
FDMC15N06, onsemi tarafından üretilen N-Channel MOSFET transistördür. 55V drain-source voltaj kapasitesi ve 15A (Tc) sürekli drain akımı ile orta güç uygulamalarında kullanılır. 8-PowerWDFN SMD paketinde sunulan bu transistör, 900mOhm maksimum Rds(on) değeri ile verimli anahtarlama sağlar. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı sayesinde endüstriyel ve ticari uygulamalara uygundur. DC-DC konverterler, motor kontrol devreleri, güç yönetimi ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.4A (Ta), 15A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta), 35W (Tc) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 15A, 10V |
| Supplier Device Package | 8-MLP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
