Transistörler - FET, MOSFET - Tekil

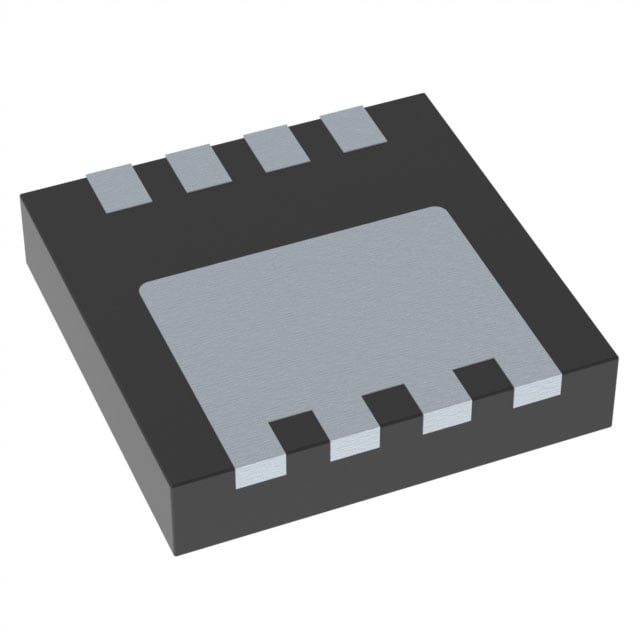

FDMC010N08LC
MOSFET N-CH 80V 11A/50A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC010N08LC
FDMC010N08LC Hakkında
FDMC010N08LC, onsemi tarafından üretilen N-Channel Metal Oxide Semiconductor Field Effect Transistor (MOSFET) türündedir. 80V drain-source voltaj desteği ile 11A (Ta) ve 50A (Tc) sürekli drain akımı kapasitesine sahiptir. 8-pin PowerWDFN paket formatında sunulan bu transistör, maksimum 10.9mΩ RDS(on) direnci ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışabilir. Gate charge karakteristiği 31nC'dir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi devreleri gibi endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır. 4.5V ve 10V drive voltajlarında optimize edilmiş işletim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Ta), 50A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 31 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2135 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta), 52W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.9mOhm @ 16A, 10V |
| Supplier Device Package | 8-PQFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 90µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
