Transistörler - FET, MOSFET - Tekil

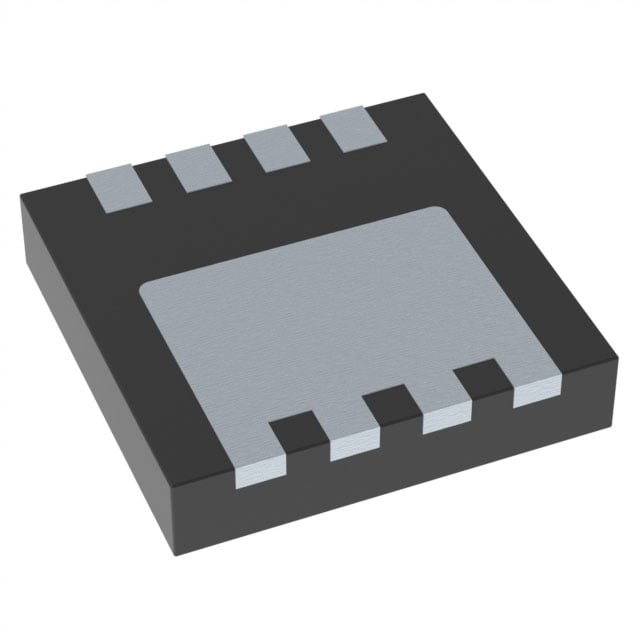

FDMC007N08LCDC
MOSFET N-CH 80V 64A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC007N08LCDC
FDMC007N08LCDC Hakkında
FDMC007N08LCDC, onsemi tarafından üretilen 80V N-Channel MOSFET transistörüdür. 64A sürekli drenaj akımı ve 6.8mOhm maksimum Rds(On) değeri ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 8-PowerWDFN (3.3x3.3mm) yüzeye monte paket ile kompakt elektronik cihazlarda yer kazanma sağlar. Anahtarlama hızı ve düşük geçiş kaybı özellikleri ile DC-DC dönüştürücüler, motor sürücüleri, güç yönetimi ve enerji depolama sistemlerinde uygulanır. -55°C ile +150°C arasında çalışma sıcaklığına sahip olan bileşen endüstriyel ve otomotiv uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 64A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 44 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3070 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 57W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.8mOhm @ 22A, 10V |
| Supplier Device Package | 8-PQFN (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 130µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
