Transistörler - FET, MOSFET - Tekil

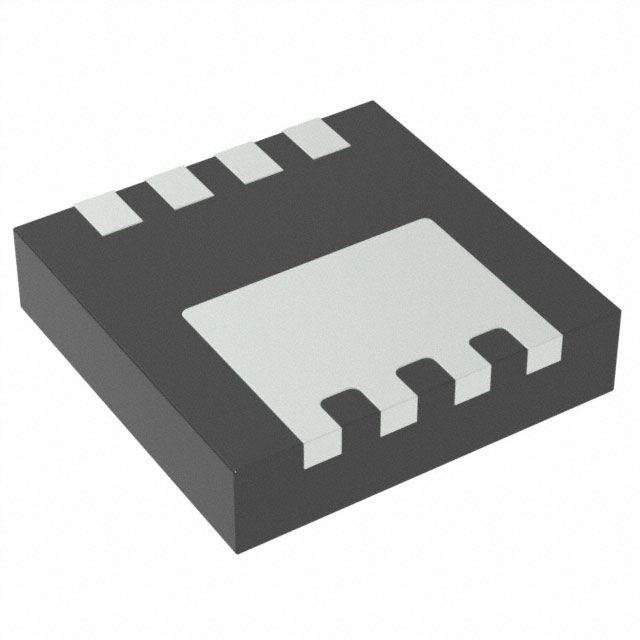

FDMC007N08LC
MOSFET N-CHANNEL 80V 66A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMC007N08LC
FDMC007N08LC Hakkında
FDMC007N08LC, onsemi tarafından üretilen 80V/66A kapasiteli N-Channel MOSFET transistörüdür. 8-PowerWDFN (3.3x3.3mm) yüzey montaj paketi ile sunulur. Maksimum 7mΩ on-resistance (10V gate voltajında, 21A drain akımında) özelliğine sahiptir. 41nC gate charge ile hızlı anahtarlama kabiliyetine sahip bileşendir. -55°C ile +150°C işletme sıcaklık aralığında çalışabilir. 57W maksimum güç tüketimini tolere edebilir. Endüstriyel uygulamalar, motor kontrol devreleri, elektrik yönetimi sistemleri ve güç dönüştürücülerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 66A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 41 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2940 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 57W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 21A, 10V |
| Supplier Device Package | 8-PQFN (3.3x3.3), Power33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 120µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
