Transistörler - FET, MOSFET - Tekil

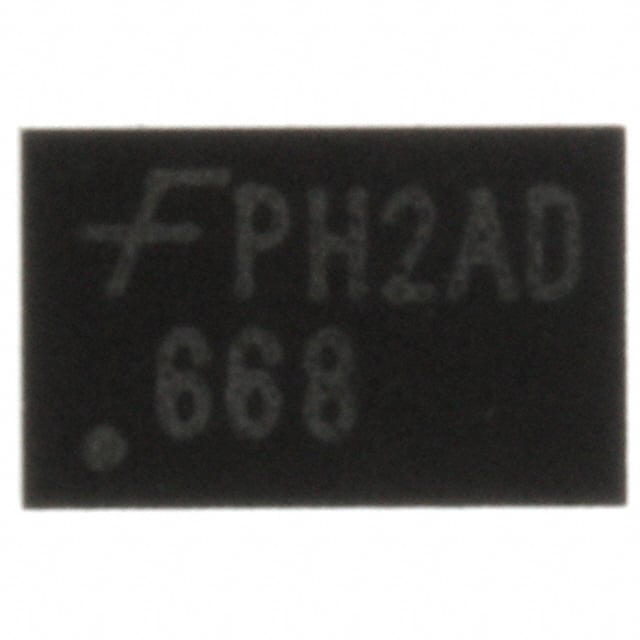

FDMB668P
MOSFET P-CH 20V 6.1A 8MLP
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMB668P
FDMB668P Hakkında
FDMB668P, onsemi tarafından üretilen bir P-Channel MOSFET transistörüdür. 20V drain-source gerilim ve 6.1A sürekli drain akımı kapasitesiyle tasarlanmıştır. 8-PowerWDFN (MicroFET 3x1.9) paketinde sunulan bu komponen, 35mOhm maksimum RDS(on) değerine sahiptir. Anahtar uygulamalarında, güç yönetimi devrelerinde ve düşük sinyal seviyesi kontrolü gerektiren uygulamalarda kullanılır. -55°C ile 150°C arasında çalışabilen bileşen, sürücü devrelerinde ve batarya yönetim sistemlerinde tercih edilir. Düşük kapı yükü (59nC @ 10V) ile hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 59 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2085 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.9W (Ta) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 6.1A, 4.5V |
| Supplier Device Package | 8-MLP, MicroFET (3x1.9) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
