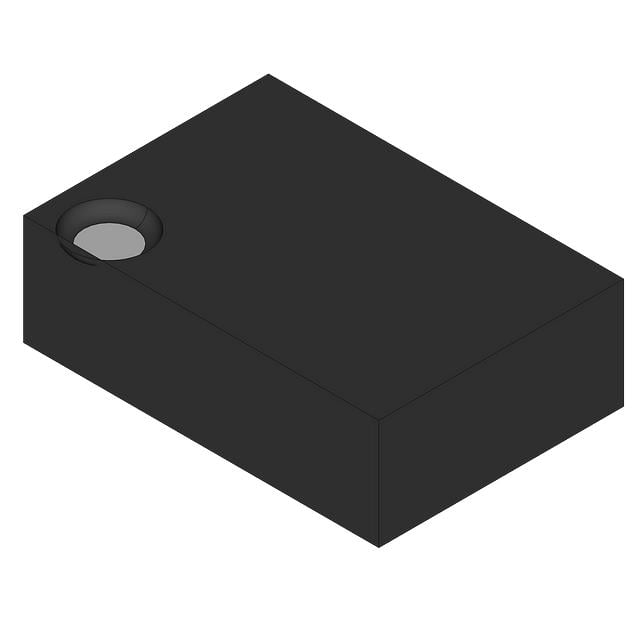

FDMA8878
SINGLE N-CHANNEL POWER TRENCH MO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMA8878
FDMA8878 Hakkında
FDMA8878, Rochester Electronics tarafından üretilen tek kanallı N-Channel Power Trench MOSFET transistördür. 30V drain-source gerilimi ve 9A sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. 16mΩ maksimum RDS(on) değeri ile verimli anahtarlama sağlar. 6-WDFN (2x2mm) SMD paketinde sunulan bu bileşen, motor kontrol, DC-DC dönüştürücüler, yük anahtarlaması ve güç yönetimi devrelerinde yer alır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olup, 2.4W güç tüketiminde tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta), 10A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 720 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 9A, 10V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
