FDMA7628

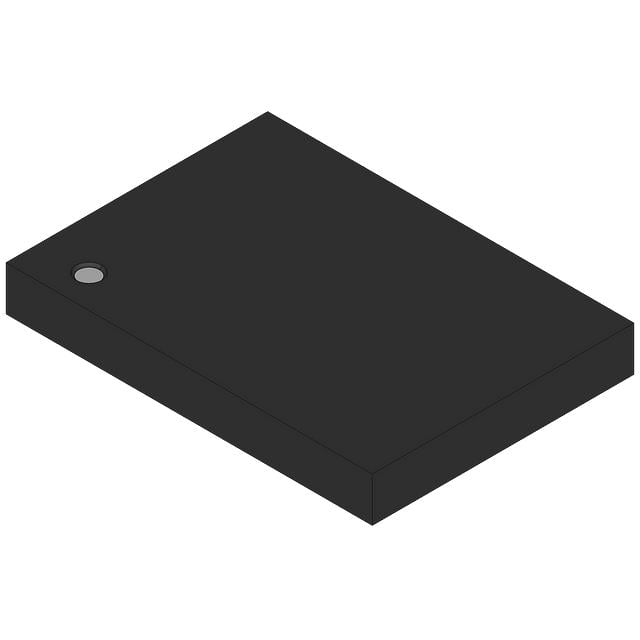

FDMA7628 - SINGLE N-CHANNEL 1.5
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMA7628
FDMA7628 Hakkında
FDMA7628, Rochester Electronics tarafından üretilen tek kanallı N-Channel MOSFET transistördür. 20V maksimum Drain-Source gerilimi ve 9.4A sürekli drain akımı kapasitesi ile düşük güç uygulamalarında anahtarlama işlevlerini yerine getirir. 14.5mΩ on-resistance değeri ile minimum enerji kaybı sağlar. 6-WDFN SMD pakette sunulan bu bileşen, -55°C ile 150°C arasındaki geniş çalışma sıcaklığında güvenilir performans gösterir. Gerilim regülatörleri, yükseltici devreleri, motor sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.4A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1680 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.9W (Ta) |
| Rds On (Max) @ Id, Vgs | 14.5mOhm @ 9.4A, 4.5V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
