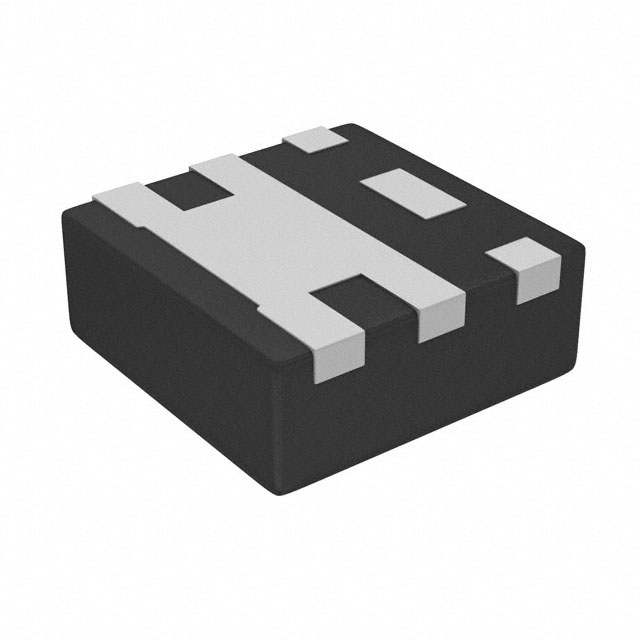

FDMA6676PZ
MOSFET P-CH 30V 11A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMA6676
FDMA6676PZ Hakkında
FDMA6676PZ, onsemi tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ve 11A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 6-PowerWDFN (2x2mm) paketinde sunulan bu komponent, düşük açık direnç değeri (13.5mΩ @ 10V) sayesinde enerji verimliliğine katkı sağlar. Gate charge özelliği (46nC @ 10V) ve input kapasitesi (2160pF @ 15V) hızlı anahtarlama karakteristiğini destekler. -55°C ile +150°C arasında çalışabilen bileşen, batarya yönetimi, power distribution, load switching ve DC-DC dönüştürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 46 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2160 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 2.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 13.5mOhm @ 11A, 10V |
| Supplier Device Package | 6-MicroFET (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 2.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
