Transistörler - FET, MOSFET - Tekil
FDMA008P20LZ

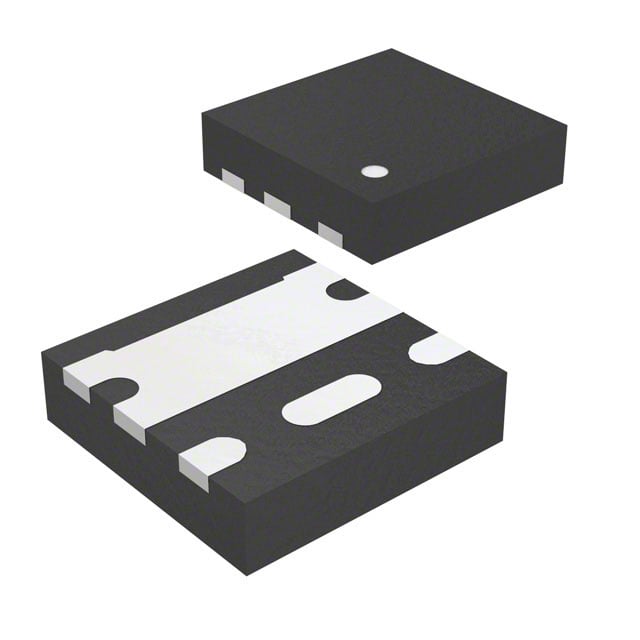

MOSFET P-CHANNEL 20V 12A 6PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMA008P20LZ
FDMA008P20LZ Hakkında
FDMA008P20LZ, onsemi tarafından üretilen P-Channel MOSFET transistörüdür. 20V Drain-Source voltaj kapasitesi ve 12A sürekli drenaj akımı ile tasarlanmıştır. 6-PowerWDFN paket tipinde surface mount olarak sunulan bu bileşen, anahtarlama ve güç yönetimi uygulamalarında kullanılır. 13mΩ maksimum RDS(on) değeri ile düşük kayıp ve verimli işletme sağlar. 4.5V gate sürüş voltajında optimum performans gösterir. -55°C ile +150°C arasında çalışma sıcaklığı aralığı ile geniş uygulama yelpazesinde kullanılabilir. Motor kontrol, enerji dönüştürme ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 39 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4383 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
