Transistörler - FET, MOSFET - Tekil

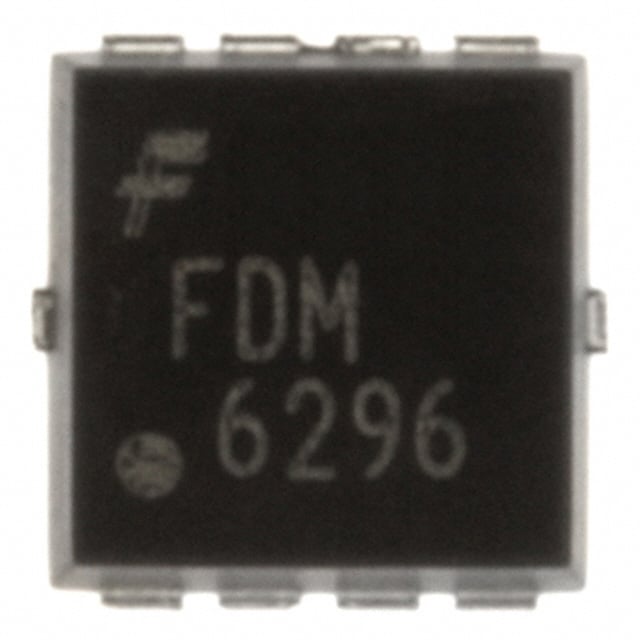

FDM6296
MOSFET N-CH 30V 11.5A 8POWER33
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDM6296
FDM6296 Hakkında
FDM6296, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilim kapasitesi ile maksimum 11.5A sürekli akım yeteneğine sahiptir. 10mΩ'nun altında RDS(on) değeri ile düşük iletim kaybı sağlar. 8-PowerVDFN (3x3mm) yüzey montajı paketinde sunulur. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Hızlı anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve motor kontrol sistemlerinde kullanılır. 4.5V ve 10V gate sürüş gerilimi seçenekleri ile esnek tasarım desteği sunar. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.5A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2005 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 10.5mOhm @ 11.5A, 10V |
| Supplier Device Package | 8-Power33 (3x3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
