Transistörler - FET, MOSFET - Tekil
FDJ129P

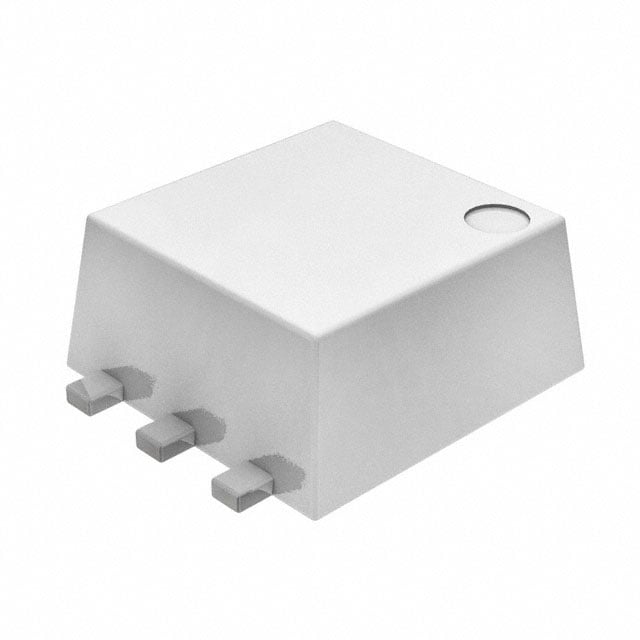

MOSFET P-CH 20V 4.2A SC75-6 FLMP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC75-6 FLMP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDJ129P
FDJ129P Hakkında
FDJ129P, Rochester Electronics tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilim (Vdss) ve 4.2A sürekli drain akımı (Id) kapasitesine sahiptir. SC-75-6 FLMP yüzey montajlı paket ile sunulmaktadır. 70mOhm maksimum on-resistance (Rds On) değeri ile düşük enerji kaybı sağlar. Gate charge (Qg) maksimum 6nC ve input capacitance (Ciss) 780pF özellikleriyle hızlı anahtarlama uygulamalarına uygundur. -55°C ile +150°C arasında çalışabilen bu bileşen, güç yönetimi, anahtarlama devreleri ve aydınlatma uygulamalarında kullanılabilir. 1.6W maksimum güç dağılımı kapasitesi ile kompakt tasarımlara entegre edilebilir. Ürün mevcut durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 780 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 4.2A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
