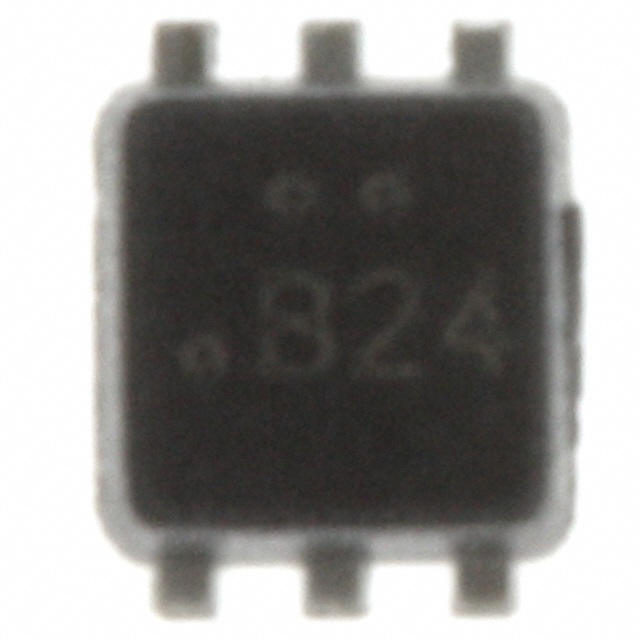

FDJ128N
MOSFET N-CH 20V 5.5A SC75-6 FLMP
- Üretici
- onsemi
- Paket/Kılıf
- SC75-6 FLMP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDJ128N
FDJ128N Hakkında
FDJ128N, onsemi tarafından üretilen N-kanal MOSFET transistördür. 20V dren-kaynak gerilimi (Vdss) ve 5.5A sürekli dren akımı kapasitesi ile düşük güç anahtarlama uygulamalarında kullanılır. 35mOhm maksimum on-direnci (Rds On) sayesinde minimal ısı kaybı sağlar. SC-75-6 FLMP SMD paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Motor kontrol, güç yönetimi, anahtarlama diyotları ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. 8nC gate charge değeri hızlı anahtarlama özelliği sunar. Maksimum 1.6W güç tüketimi kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 543 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 5.5A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
