Transistörler - FET, MOSFET - Tekil

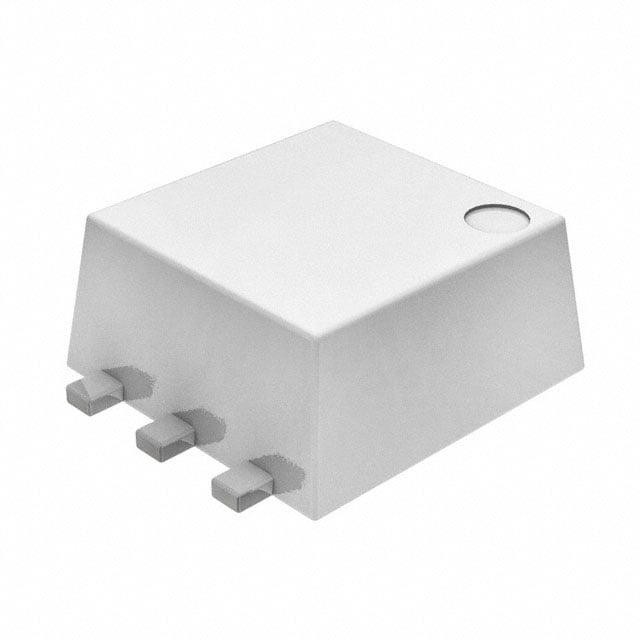

FDJ127P
MOSFET P-CH 20V 4.1A SC75-6 FLMP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC75-6 FLMP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDJ127P
FDJ127P Hakkında
FDJ127P, Rochester Electronics tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltaj kapasitesi ve 4.1A sürekli drain akımı ile tasarlanmıştır. SC75-6 FLMP yüzey montaj paketinde sunulan bu bileşen, 60mOhm maksimum on-resistance değerine sahiptir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Düşük gate charge (10nC @ 4.5V) ve kontrollü input kapasitanası (780pF @ 10V) ile hızlı anahtarlama uygulamalarında kullanılır. Güç yönetimi, aydınlatma kontrolü ve motor sürücü devrelerinde yaygın olarak uygulanır. Not: Bu ürün obsolete (kullanımdan kaldırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.1A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 780 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-75-6 FLMP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 4.1A, 4.5V |
| Supplier Device Package | SC75-6 FLMP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
