Transistörler - FET, MOSFET - Tekil

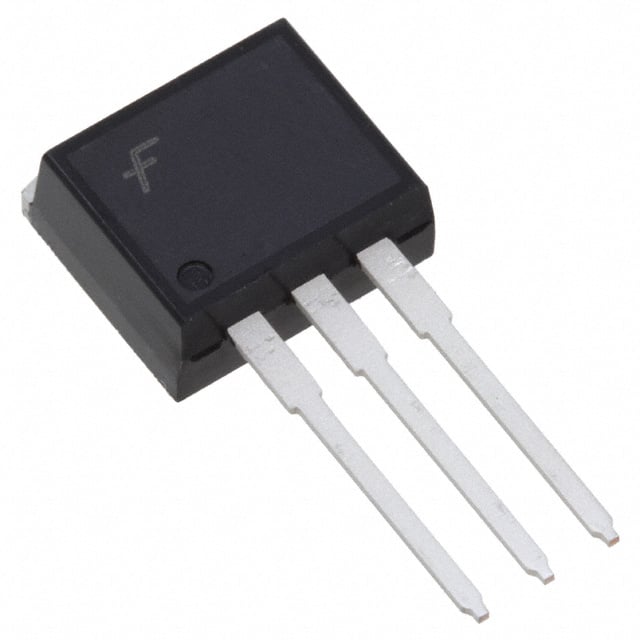

FDI9406-F085
MOSFET N-CH 40V 110A I2PAK
- Üretici
- Flip Electronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDI9406
FDI9406-F085 Hakkında
FDI9406-F085, Flip Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilim ve 110A sürekli drenaj akımı kapasitesine sahip bu bileşen, yüksek akım uygulamalarında anahtarlama işlevini yerine getirmek üzere tasarlanmıştır. 2.2mOhm maksimum RDS(on) direnci düşük güç kaybı sağlar. TO-262-3 (I²Pak) paketinde sunulan komponent, güç elektroniği devreleri, motor kontrol, batarya yönetim sistemleri ve DC-DC dönüştürücülerde kullanılır. -55°C ile 175°C arasında çalışabilir ve 176W maksimum güç yayılımına dayanır. Gate charge değeri 138nC olup, hızlı anahtarlama uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 138 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7710 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 176W (Tj) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 80A, 10V |
| Supplier Device Package | I2PAK (TO-262) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
