FDI8441

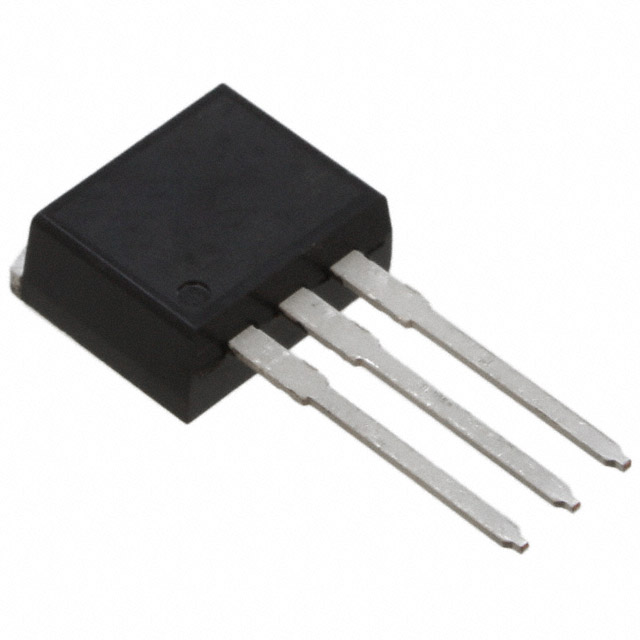

MOSFET N-CH 40V 26A/80A I2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDI8441
FDI8441 Hakkında
FDI8441, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ile 26A sürekli (Ta) veya 80A maksimum (Tc) drenaj akımı sağlamaktadır. 2.7mΩ RDS(on) değeri ile düşük iletim kaybı sunmaktadır. TO-262-3 (I²Pak) paketinde tasarlanan bu bileşen, güç dönüştürücüler, motor sürücüleri, anahtarlama devreleri ve DC-DC konvertörleri gibi uygulamalarda kullanılmaktadır. -55°C ile 175°C arasında çalışma sıcaklığını desteklemekte ve 300W güç dağıtabilmektedir. ±20V maksimum gate gerilimi ile geniş uygulama yelpazesi sağlamaktadır. Not: Bu ürün üretimden kaldırılmış (Obsolete) olup, alternatif bileşenler araştırılması önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A (Ta), 80A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 280 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 15000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.7mOhm @ 80A, 10V |
| Supplier Device Package | I2PAK (TO-262) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
