Transistörler - FET, MOSFET - Tekil

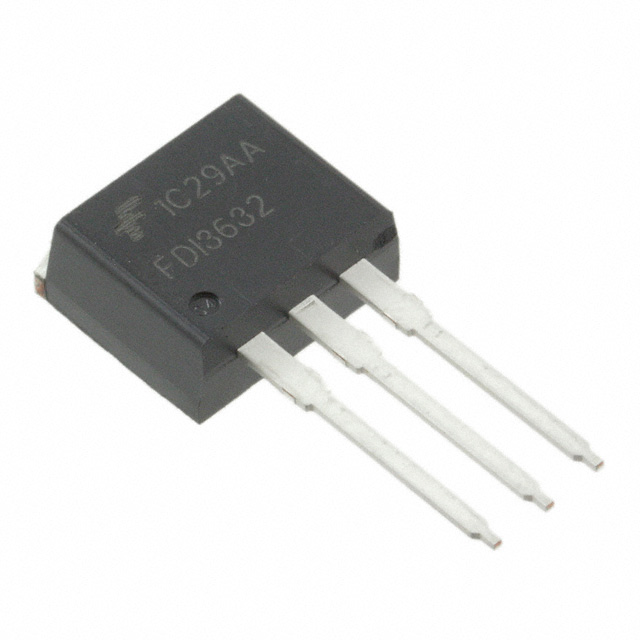

FDI3632
MOSFET N-CH 100V 12A/80A I2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDI3632
FDI3632 Hakkında
FDI3632, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltaj (Vdss) ile çalışan bu bileşen, 12A sürekli ve 80A (Tc) akım kapasitesine sahiptir. TO-262-3 I²Pak paketinde sunulan transistör, 6V ve 10V drive voltajlarında 9mOhm gate-source direnci (Rds On) sağlar. -55°C ile +175°C çalışma sıcaklık aralığında kullanılabilen FDI3632, güç yönetimi, motor kontrol, DC-DC dönüştürücüler ve endüstriyel anahtar uygulamalarında tercih edilmektedir. 310W maksimum güç dağıtımı kapasitesiyle yüksek güç uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta), 80A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 110 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 310W (Tc) |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 80A, 10V |
| Supplier Device Package | I2PAK (TO-262) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
