Transistörler - FET, MOSFET - Tekil

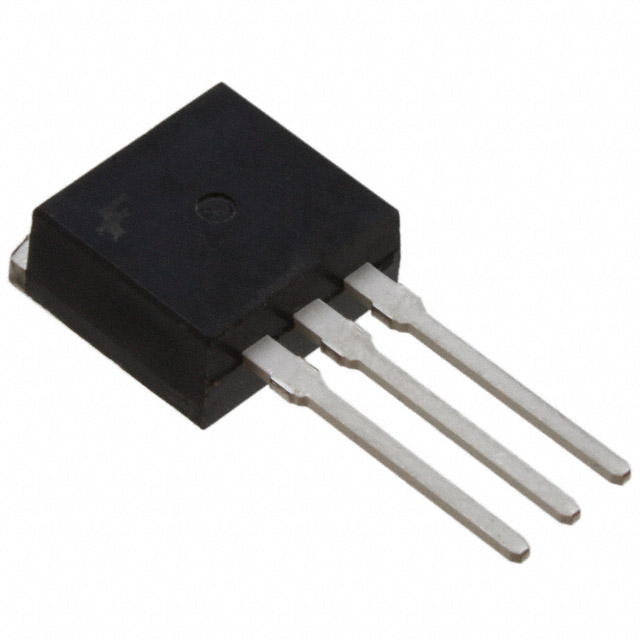

FDI030N06
MOSFET N-CH 60V 120A I2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDI030N06
FDI030N06 Hakkında
FDI030N06, onsemi tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 120A sürekli drenaj akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 3.2mΩ (75A, 10V koşullarında) maksimum gate-source direnci sayesinde düşük güç kaybı sağlar. TO-262-3 (I²Pak) gövdesi monte için uygundur. -55°C ile +175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Anahtarlama devreleri, motor kontrolleri, güç kaynakları ve endüstriyel uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 151 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9815 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Power Dissipation (Max) | 231W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 75A, 10V |
| Supplier Device Package | I2PAK (TO-262) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
