Transistörler - FET, MOSFET - Tekil

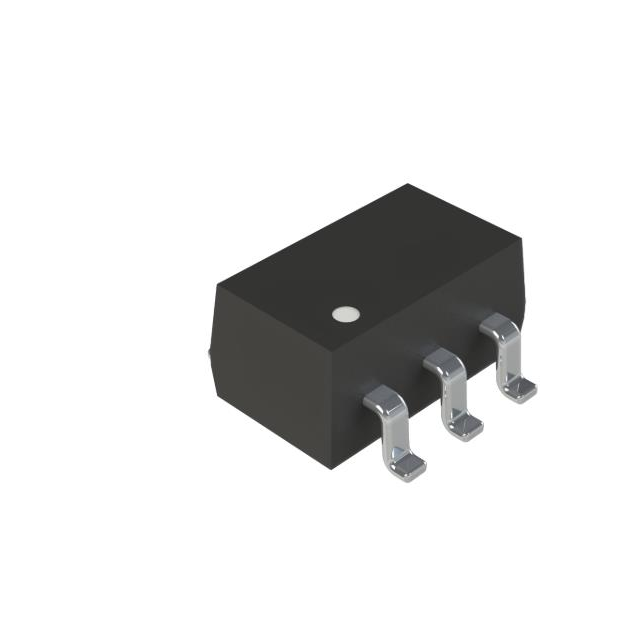

FDG327N
N-CHANNEL POWERTRENCH MOSFET, 20
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDG327N
FDG327N Hakkında
FDG327N, Rochester Electronics tarafından üretilen N-Channel PowerTrench MOSFET transistörüdür. 20V drain-source gerilimi ve 1.5A sürekli drain akımı ile çalışır. 90mΩ maksimum Rds(on) değeri ile düşük iletim direncine sahiptir. Surface mount SC-88 (SOT-363) paketinde sunulur. -55°C ile +150°C arasında çalışma sıcaklığında kullanılabilir. Anahtarlama uygulamaları, güç dönüştürme devreleri, DC-DC konvertörleri ve yük kontrolü gibi uygulamalarda tercih edilir. 6.3nC gate charge ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 423 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 420mW (Ta) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 1.5A, 4.5V |
| Supplier Device Package | SC-88 (SC-70-6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
